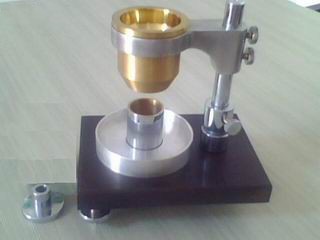

安息角測定儀
產品型號：LDJ-G6609
產品編號：TC-000933
|
安息角測定儀 型號：LDJ-G6609
角測定儀
1、主題內容與適用范圍
本指導書規定了流動角測定儀的安全技術要求、使用維護方法及儲存的要求。
本指導書適用于TC-LDJ-G6609型流動角測定儀，該產品用于檢測氧化鋁及類似粉體物料流動性物理指標，測定范圍：30°～50°。
本指導書不適用于其它流動性物理指標儀器。
2、規范性引用文件
下列標準所包含的條文，通過在本指導書中的引用而構成為本指導書的條文，凡是不注日期的引用文件，其新版本適用于本指導書。
GB/T 6609.31-200X《氧化鋁化學分析方法和物理性能測定方法流動角的測定》
氧化鋁流動角測定儀產品標準
GB 191-2000《包裝儲運圖示標志》
3、產品部件組成
3.1儀器主件：
3.1.1不銹鋼底盤：長240-260mm，寬190-210mm，底部三只高度調節螺絲。
3.1.2不銹鋼立桿：下端正方20×20，高230；上端圓形Ø14×330。
3.1.3鋁合金平底容器：內徑72.5±0.1mm，內高72.5±0.1mm，漏口的直徑是4±0.1mm，漏口的壁和根部的厚度為4.5±0.1mm，理論容積為300mL。
3.1.4鋁合金接料盤：外徑170mm，外高28mm，內徑適配平底容器上端。
3.1.5不銹鋼平底容器固定架：與平底容器適配，尾部不銹鋼蝴蝶螺帽固定。
3.1.6不銹鋼調速漏斗：直徑65±5mm，平底漏口徑5.5±0.5mm，總長度110mm。漏管頸長50mm。
3.1.7不銹鋼調速漏斗固定架：與調速漏斗適配，尾部不銹鋼螺絲固定。
3.1.8不銹鋼填充漏斗：直徑110±10mm，平底漏口徑10±2mm。
3.1.9不銹鋼填充漏斗固定架：與添充漏斗適配，尾部不銹鋼螺絲固定。
3.1.10聚四氟乙烯傾角杯，容積不小于400毫升。
3.2儀器附件：
3.2.1水平儀。
3.2.2寶塔形高度量規：規高75mm，頂徑15mm，底徑78mm。
3.2.3聚四氟乙烯漏口塞：塞堵4×10mm。
3.2.4塑料直尺：200mm。
3.2.5量角器：180度。
3.2.6扁刷。
3.2.7不銹鋼松料鉤：3-4mm。
3.2.8扳手。
4、技術要求
4.1儀器正常工作條件。
4.1.1環境溫度：15～25℃。
4.1.2環境相對濕度：不大于70%。
4.1.3照明：符合顯微鏡操作對光線條件要求。
4.1.4實驗室處于氣流和振動條件自然恒定的情況。
4.1.5安放在平穩的通風柜內，不開風機。同實驗室無粉塵、腐蝕、揮發性物品。
4.2一般性能
4.2.1本產品按照GB/T 6609.31-200X《氧化鋁化學分析方法和物理性能測定方法流動角的測定》技術規范進行設計。
4.2.2本產品對平底容器采用旋轉法轉移試料。
4.2.3產品滿足使用維護方便、安全可靠、經濟合理和實用美觀的要求。
4.3安全性能及要求
4.3.1由具備合格資質的實驗檢測人員，進行本產品的安裝、調試、維修及拆除。
4.3.2本產品存在機械緊固操作失誤及放置不牢對人身造成損傷的可能性。
4.3.3在正常使用操作中，本產品不產生對人身傷害事故。
5、儀器的安裝、調試及使用方法
5.1確認準備安放本儀器的通風柜或實驗臺處于水平狀態，可用儀器所帶附件水平儀測試安放位置。
5.2按照GB/T 6609.31-200X《氧化鋁化學分析方法和物理性能測定方法流動角的測定》中組裝圖及技術規范，從下至上進行儀器的安裝。
5.3安裝調試
5.3.1將儀器底盤長的方向與試驗臺邊沿垂直，正對操作者，距邊沿距離以方便操作者操作為準。用水平儀測試底盤是否水平，底盤下三底腳上下可調節高度，并以六角螺帽緊固。
5.3.2用扳手將上圓下方的立桿固定在底盤上，立桿中間圓孔正對底盤長的方向，并用量角器進行校正，確定下面正方與地盤正方互相平行。
5.3.3將平底容器固定架絲頭端，插入立桿圓孔中，放上平墊，用蝴蝶螺帽稍微緊固。將平底容器放在固定架上，并旋動大部螺絲，再將接料盤套在平底容器上，繼續旋緊螺絲，保持平底容器上口高于接料盤數毫米。取下接料盤，將水平儀放在平底容器上口，調整蝴蝶螺帽，使平底容器左右水平；如前后不水平，可調節底盤靠近操作者的單個底腳螺絲使之水平，并以六角螺帽緊固。
5.3.4將可調節流速漏斗旋緊螺絲定位在固定架上，固定架套在立桿上。將寶塔形量規放在平底容器上并保持同心，調整漏斗下端與寶塔形量規頂端正好接觸，保持同心位置，其誤差小與2mm。再用扳手緊固固定架尾部的螺絲，然后移去寶塔形量規。
5.3.5將填充漏斗旋緊螺絲定位在固定架上，將固定架套在立桿上，用直尺調整好填充漏斗下端插入調節流速漏斗上沿之下約10毫米，再用扳手緊固固定架尾部的螺絲。
5.4使用方法
5.4.1將接料盤套在平底容器上端，并用聚四氟乙烯漏口塞堵緊漏口。
5.4.2將試料注入填充漏斗中，保持可調節流速漏斗不斷料，連續注入平底容器之中。當注滿平底容器并形成錐體后，繼續注入的試料會流淌進入接料盤，停止添加試料。用塑料直尺一次性從平底容器上沿將多余試料刮入接料盤中，用扁刷輕輕將接料盤內沿上端殘料掃入接料盤，然后將接料盤輕輕從平底容器上移開。
5.4.3用鑷子插入聚四氟乙烯漏口塞柄孔中，從平底容器底部輕輕拔去，試料自然流淌至已稱重的聚四氟乙烯傾角杯中。試料流淌完畢后，小心用聚四氟乙烯漏口塞堵緊漏口。稱量試料加聚四氟乙烯傾角杯的重量。
5.4.4松開緊固平底容器固定架的蝴蝶螺帽，旋轉平底容器180度，將平底容器內剩余試料全部轉移至聚四氟乙烯傾角杯中，再稱量總重。
5.4.5按GB/T 6609.31-200X《氧化鋁化學分析方法和物理性能測定方法流動角的測定》方法標準計算流動角。
