巴歇爾槽 巴歇爾污水計量槽 型號：TC-228
用途:

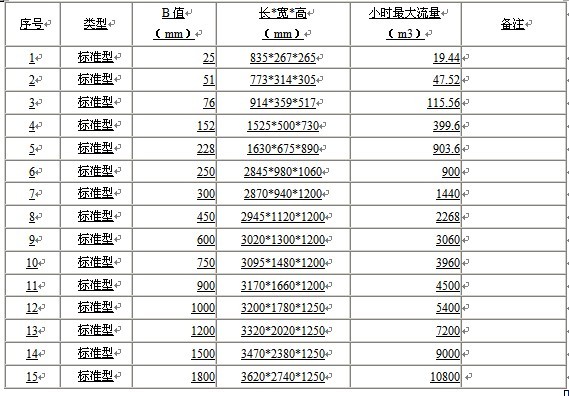

　　與明渠流量計(WL-1A 型聲波明渠流量計)配合使用，（詳見下表）把明渠內流量的大小轉成液位的高低。測量明渠內水的流量。明渠流量計的應用場所有城市供水引水渠、火電廠冷卻水引水和排水渠、污水治理流入和排放渠、工礦企業廢水排放以及水利工程和農業灌溉用渠道。

材質:
　　本產品為玻璃纖維不飽和聚酯復合材料（簡稱：玻璃鋼）。
流量范圍:10升/秒～10立方米/秒(由配用巴歇爾槽的規格決定) 流量越大，相應增加壁厚。


注意事項：
1.巴歇爾槽的尺寸與渠道安裝有關，請用戶
根據現場情況而定。
2.巴歇爾槽的中心線要與渠道的中心線重
合,使水流進入巴歇爾槽不出現偏流。
3.巴歇爾槽通水后，水的流態要自由流。巴
歇爾槽的淹沒度,要小于規定的臨界淹沒
度。
4.巴歇爾槽的上游應有大于5倍渠道寬的平直段，使水流能平穩進入巴歇爾槽。即沒有左右偏流，也沒有渠道坡降形成的沖力。
5.巴歇爾槽安裝在渠道上要牢固。與渠道側
壁、渠底連結要緊密，不能漏水。使水流全部流經巴歇爾槽的計量部位。巴歇爾槽的計量部位是槽內喉道段。

安裝示意圖：

大多數情況下，聲波明渠流量計的計量槽選用巴歇爾槽，他的安裝分為以下幾個步驟：
1、明渠土建安裝準備
     在安裝前先察看地形，進水口必須高于出水口，確保有水位差,出水暢通，這是成功安裝巴歇爾槽明渠流量計的關鍵。


巴歇爾計量槽模擬圖


2、將巴歇爾槽放入明渠中
巴歇爾槽下游排放口有水位差,泄水暢通，如水位差不夠，應墊高巴歇爾
槽，增加水位差。保證巴歇槽前直段有1～3米的距離。


3、加固巴歇爾槽
    在巴歇爾槽左右用混凝土澆灌，保證水流全部從巴歇爾槽中經過。加固時要使巴歇爾槽左右保持水平，防止傾斜，防止變形。








4、安裝中的幾種情況

5、特別注意事項
    必須保證巴歇爾槽下游有水位差，排放暢通不會積水。這是安裝的關鍵問題。
6、儀表接線
   巴歇爾槽安裝好后，要等待混凝土凝固后再進行儀表安裝調試。一般情況下應該由儀表技術人員安裝和調試。分體的信號傳輸線纜如距離較遠，用戶可自行接長。距離一般在2000米以內，否則應做實地連線試驗。
