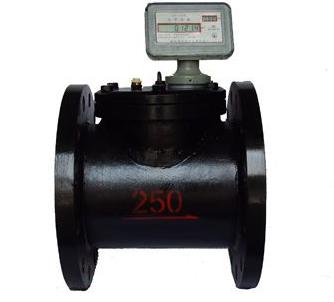

高壓水表/電子高壓水表型號：LCGSD-DN100

一、概述
LCGSD系列高壓水表（電子式，以下簡稱水表）是用于管道中液體流量測量和控制的流量儀表。該產品通過**具匠心的設計及**電子技術的采用，表現出較高的穩定性和較強的抗干擾能力，產品廣泛應用于礦山、石油、消防、化工、冶金、輕工等行業。
二、工作原理
　 當被測介質流過水表時，沖擊葉輪旋轉，在一定的流量范圍內葉輪轉速與流量成正比，而當葉輪轉動時，葉輪由導磁的不銹鋼制成的葉片，依次接近處于殼體上的傳感器線圈，周期性地改變傳感器線圈磁電回路的磁阻使通過線圈的磁通量發生變化而產生與流量成正比例的脈沖電信號，此信號經過數據處理后分別顯示出累計量值和瞬時流量值。
三、結構組成
主要由水表殼體、機芯、傳感器及顯示儀組成，集流量測量及顯示于一體，配有外輸信號接口。
四、功能特點
◇ 設有瞬時流量顯示功能，可直接讀取瞬時流量，使用與管理方便。
◇ 表芯與表頭能從表殼上整體拆出，水表檢修、互換和周期檢定方便。
◇ 采用**微處理技術，儀表集成度和可靠性更高、運算更精確。
◇ 智能表頭具有非線性修正功能和數據存儲與查詢功能。
◇ 信號輸出：脈沖信號，4－20mA模擬信號等多種信號可選。
◇ 流量范圍寬、抗干擾能力強、防沙、防結垢、耐高溫、耐腐蝕、功耗低、現場指示和遠傳輸?shù)忍攸c，
五、主要技術參數
◇ 公稱口徑：DN20—DN500;
◇ 公稱壓力：1.6MPa-45MPa
◇ 精確度： 2級
◇ 信號輸出：脈沖輸出，信號幅度0V～12V或0V～24V
◇ 電流輸出: 脈沖輸出、4－20mA標準電流信號、RS485通信接口可選。
◇ 工作電壓：DC3V±0.6V
