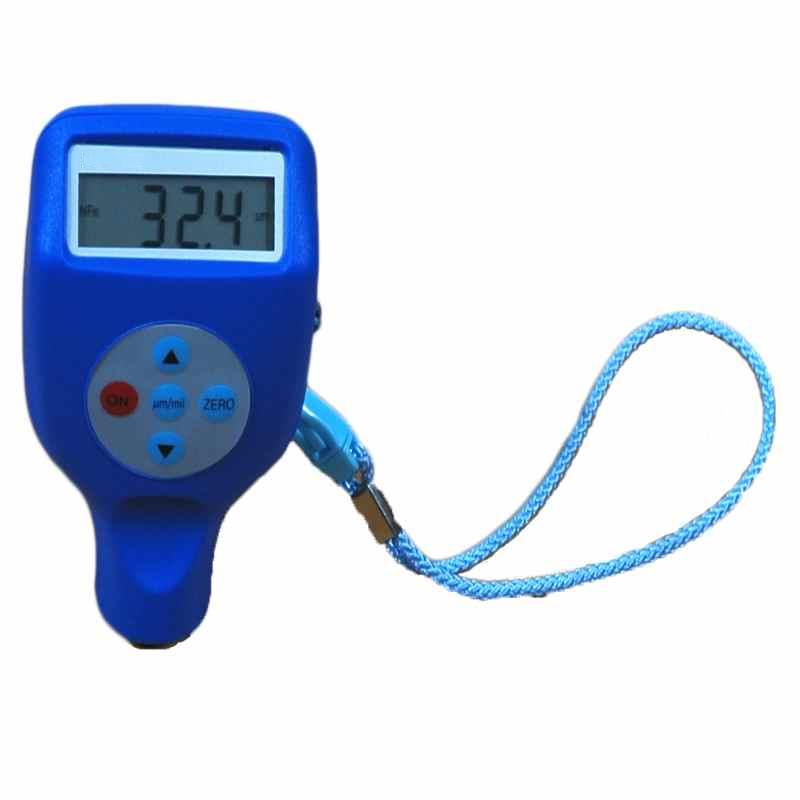

智能型超聲波測厚儀
 |
智能型超聲波測厚儀
產品型號：TC-AD-107
產品編號：TC-007852
|
產品介紹
技術文檔
相關產品
如何購買
智能型聲波測厚儀型號：TC-AD-107
TC-AD-107 儀器是智能型聲波測厚儀，采用新的高性能、低功耗微處理器技術，基于聲波測量原理，可以測量金屬及其它多種材料的厚度，并可以對材料的聲速進行測量。可以對生產設備中各種管道和壓力容器進行厚度測量，監測它們在使用過程中受腐蝕后的減薄程度，也可以對各種板材和各種加工零件作精確測量。本儀器可廣泛應用于石油、化工、冶金、造船、航空、航天等各個領域。
2 技術參數
顯示方法：高對比度的段碼液晶顯示，高亮度EL背光；
測量范圍：0.75～300mm（鋼中），公制與英制可選擇；
聲速范圍：1000～9999 m/s：
分 辨 率：0.1mm ～0.01mm（可選）
示值精度： ±（0.5%H+0.04）mm H為被測物實際厚度
測量周期：單點測量時4次/秒、掃描模式10次/秒；
存儲容量：可存儲20組（每組Z多99個測量值）厚度測量數據。
工作電壓：3V（2節AA尺寸堿性電池串聯）
持續工作時間：約100小時（不開背光時）
外形尺寸：150×74×32 mm
整機重量：245g
3 主要功能
適合測量金屬(如鋼、鑄鐵、鋁、銅等)、塑料、陶瓷、玻璃、玻璃纖維及其他任何聲波的良導體的厚度；
可配備多種不同頻率、不同晶片尺寸的雙晶探頭使用；
具有探頭零點校準、兩點校準功能, 可對系統誤差進行自動修正；
已知厚度可以反測聲速，以提高測量精度；
具有耦合狀態提示功能；
有EL背光顯示，方便在光線昏暗環境中使用；
有剩余電量指示功能，可實時顯示電池剩余電量；
具有自動休眠、自動關機等節電功能；
小巧、便攜、可靠性高，適用于惡劣的操作環境，抗振動、沖擊和電磁干擾；
4 工作原理
本聲波測厚儀對厚度的測量，是由探頭產生聲波脈沖透過耦合劑到達被測體，一部分聲信號被物體底面反射，探頭接收由被測體底面反射的回波，精確地計算聲波的往返時間，并按下式計算厚度值，再將計算結果顯示出來。
式中：
H－測量厚度；
v－材料聲速；
t－聲波在試件中往返一次的傳播時間。
5 儀器配置
表1 儀器配置
序號 名稱 數量 備注
標準配置 1主機 1臺
2標準探頭（5MHz）1只
3耦合劑 1瓶
4ABS儀器箱1只
5隨機資料 1份
6電池倉工具 1把
可選配置 8粗晶探頭（2MHz）
9微徑探頭（7.5MHz）
10高溫探頭（5MHz）
TC-AD-107 儀器是智能型聲波測厚儀，采用新的高性能、低功耗微處理器技術，基于聲波測量原理，可以測量金屬及其它多種材料的厚度，并可以對材料的聲速進行測量。可以對生產設備中各種管道和壓力容器進行厚度測量，監測它們在使用過程中受腐蝕后的減薄程度，也可以對各種板材和各種加工零件作精確測量。本儀器可廣泛應用于石油、化工、冶金、造船、航空、航天等各個領域。
2 技術參數
顯示方法：高對比度的段碼液晶顯示，高亮度EL背光；
測量范圍：0.75～300mm（鋼中），公制與英制可選擇；
聲速范圍：1000～9999 m/s：
分 辨 率：0.1mm ～0.01mm（可選）
示值精度： ±（0.5%H+0.04）mm H為被測物實際厚度
測量周期：單點測量時4次/秒、掃描模式10次/秒；
存儲容量：可存儲20組（每組Z多99個測量值）厚度測量數據。
工作電壓：3V（2節AA尺寸堿性電池串聯）
持續工作時間：約100小時（不開背光時）
外形尺寸：150×74×32 mm
整機重量：245g
3 主要功能
適合測量金屬(如鋼、鑄鐵、鋁、銅等)、塑料、陶瓷、玻璃、玻璃纖維及其他任何聲波的良導體的厚度；
可配備多種不同頻率、不同晶片尺寸的雙晶探頭使用；
具有探頭零點校準、兩點校準功能, 可對系統誤差進行自動修正；
已知厚度可以反測聲速，以提高測量精度；
具有耦合狀態提示功能；
有EL背光顯示，方便在光線昏暗環境中使用；
有剩余電量指示功能，可實時顯示電池剩余電量；
具有自動休眠、自動關機等節電功能；
小巧、便攜、可靠性高，適用于惡劣的操作環境，抗振動、沖擊和電磁干擾；
4 工作原理
本聲波測厚儀對厚度的測量，是由探頭產生聲波脈沖透過耦合劑到達被測體，一部分聲信號被物體底面反射，探頭接收由被測體底面反射的回波，精確地計算聲波的往返時間，并按下式計算厚度值，再將計算結果顯示出來。
式中：
H－測量厚度；
v－材料聲速；
t－聲波在試件中往返一次的傳播時間。
5 儀器配置
表1 儀器配置
序號 名稱 數量 備注
標準配置 1主機 1臺
2標準探頭（5MHz）1只
3耦合劑 1瓶
4ABS儀器箱1只
5隨機資料 1份
6電池倉工具 1把
可選配置 8粗晶探頭（2MHz）
9微徑探頭（7.5MHz）
10高溫探頭（5MHz）
