埋入式應變計 應變計
 |
埋入式應變計 應變計

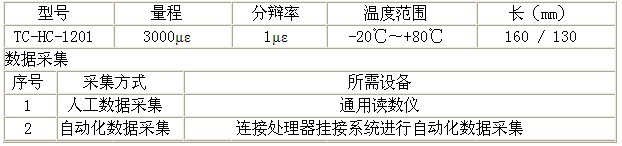

產品型號：HC-1201
產品編號：TC-008867
|
產品介紹
技術文檔
相關產品
如何購買
埋入式應變計 應變計 型號：HC-1201
應用簡介：HC型振弦式應變計適用于長期埋設在水工結構物或其它混凝土結構物內，測量結構物內部的應變量，并可同步測量埋設點的溫度。加裝配套附件可組成多向應變計組、無應力計、巖石應變計等測量應變的儀器。大彈模應變計主要用于高倉位混凝土連續澆筑，如地下連續墻、防滲墻、灌注樁等工程場合。振弦式應變計具有智能識別功能。
3.計算方法
應變計的一般計算公式：
εm = k△F + b△T = k(F - F0)+ (b -α)(T - T0)
式中：εm — 被測結構物的應變量，單位為10-6；
k — 應變計的測量靈敏度，單位為10-6/F；
△F — 應變計實時測量值相對于基準值的變化量，單位為F；
△T — 溫度實時測量值相對于基準值的變化量，單位為℃；
F — 應變計的實時測量值，單位為F；
F0 — 應變計的測量基準值，單位為F；
b — 應變計的溫度修正系數，單位為10-6/℃；
α— 被測結構物的線膨脹系數，單位為10-6／℃。
T — 溫度的實時測量值，單位為℃；
T0 — 溫度的測量基準值，單位為℃
