智能明渠流量計/便攜式明渠流量計 型號：TC-LMZ

聲波明渠流量計與各種國家標準堰或槽配套，主要適用于具有自由流條件的河道，灌渠、工廠、城市污水排水溝及非滿管管道內流量的測量。儀器工作時，傳感器不與被測流體接觸，避免了渠道內污水的沾污和腐蝕。用于測量污水流量，可以比其它形式的儀表，具有更高的可靠性。

TC-LMZ型智能明渠流量計是根據特定形狀的流道，保證一定液位高度得出流量。其傳感器安裝在污水的上方，通過單片機處理，測量出液位高度,再根據流量計算法公式Q=Chan (c,no為設定參數)即可得到液體流量。選用巴歇爾槽、距形槽或三角槽作為特定流道，測量精度高，安裝方便。

儀表特點
*  采用數字化信號處理技術，適合惡劣環境的應用。
*  **的信號環境顯示（示波器技術），調試、安裝方便容易。
*  高速可靠的單片機處理，快速穩定。
*  多重數據濾波技術，測量穩定可靠。
*  16位高精度D/A輸出，提高了4-20mA輸出的精度。
*  配有485接口，可以接計算機或其它數據采集器。
技術參數
1.  流量范圍：0升/秒～10米3/秒 （由配用的量水堰槽的種類、規格確定）
2.  累計流量：12位十進制數，累滿后自動回零
3.  流量精度：1％
4.  測距范圍：3米
5.  測距精度：0.25％
6.  液位分辯：1毫米
7.  環境溫度：-20～55℃
8.  防護等級：儀表顯示部分：IP65；探頭部分：IP65
9.  供電電源：交流供電 220V±10％  6W
10. 數據存儲：存儲記錄小時流量128條，日流量64條，月流量32條，年流量4條，斷電記錄64條。存儲器循環使用，存滿時覆蓋Z早的記錄
12. 信號輸出：4～20mA電流輸出，RS485，繼電器輸出
外部負載電阻：0～500Ω

工作原理

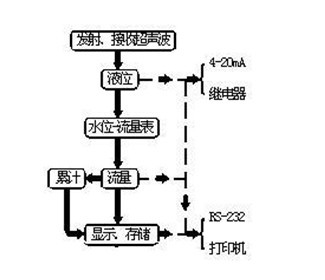

儀表控制探頭發射和接收聲波。按下圖的過程轉為液位（單位：米）。再通過查水位-流量表，把液位轉成流量（單位可以是：升/秒，或立方米/小時）。
 水位-流量表是存儲在儀表里的一組數據。通過儀表上的按鍵可以向儀表的存儲器中輸入。本儀表的水位-流量表是按相等的液位間隔存儲的。儀表允許設置Z多50個點的液位及對應的流量數據。一般設置30個點便能滿足應用要求。一些常用的液位-流量表已預先設置在儀表內。使用時通過參數表選擇對應的堰槽種類就可以得到相應的水位-流量表。儀表內沒有的水位-流量表，要把堰槽種類設為“自定義”，并逐點的設入水位-流量數據。
